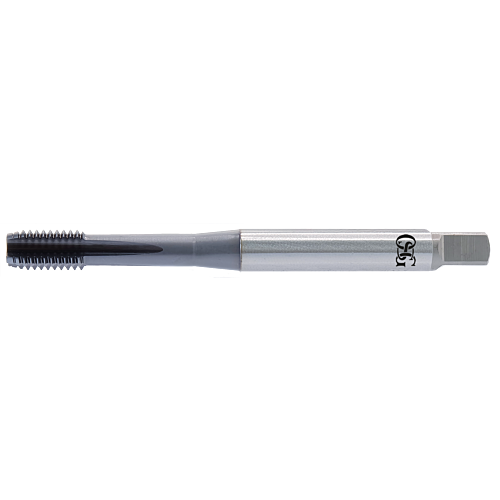

OSG UNF 5/8x18 VP-DC-MT DIN2184-1
0,00 kr Nettopris exklusive moms
13 i lager (Copilote (BE))
Beställning som läggs före 16.00 levereras nästa dag
| EDP | Familj |
|---|---|
| 48020504 | VP-DC-MT |
Specifikationer
GÄNGTYP
UNF
GÄNGDIAMETER (TD)
5/8
GÄNGSTIGNING (TP)
18.00
SKAFTDIAMETER (DCON)
12.00
DIN
2184-1
FYRKANTSSTORLEK (DRVS)
9.00
HÅLTYP
Botten- och gennomgående hål
TOTAL LÄNGD (LF)
100.00
HUVUDLÄNGD (LH)
40.00
ANTAL SKÄR (NOF)
4.00
HÅLDIAMETER (PHD)
14.5
TYP AV GÄNGTAPP
Skärande tap
FASLÄNGD (THCHL)
2.5000
GÄNGNINGSFASTYP (THCHT)
C
SKÄRLÄNGD (THLGTH)
22.00
GÄNGTOLERANS
ANSI-2BX
TYP
2
PHD_MAX
14.6810
PHD_MIN
14.3510
GÄNGDIAMETER (TD_MM)
0.6250
GÄNGDIAMETER (TD_MM)
15.8750
GÄNGSTIGNING
1.4111
GÄNGSTIGNING
18.00
Material
Stål
Gjutjärn
Aluminiumlegeringar
Härdat stål
Ladda ner formatskisser
