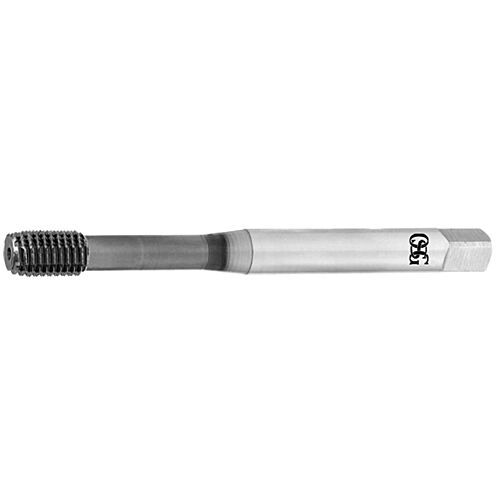

OSG M 5x0,8 S-XPF (Form E) DIN 2174
0,00 kr Nettopris exklusive moms
126 i lager (Copilote (BE))
Beställning som läggs före 16.00 levereras nästa dag
| EDP | Familj |
|---|---|
| 48089149 | S-XPF FORM E |
Specifikationer
GÄNGTYP
M
GÄNGDIAMETER (TD)
5
GÄNGSTIGNING (TP)
0.8000
SKAFTDIAMETER (DCON)
6.00
DIN
2174
FYRKANTSSTORLEK (DRVS)
4.9000
HÅLTYP
Botten- och gennomgående hål
TOTAL LÄNGD (LF)
70.00
ANVÄNDBAR LÄNGD (LU)
25
ANTAL SKÄR (NOF)
5.00
HÅLDIAMETER (PHD)
4,62 ~ 4,68
TYP AV GÄNGTAPP
Rullgängtap
FASLÄNGD (THCHL)
1.5000
GÄNGNINGSFASTYP (THCHT)
E
SKÄRLÄNGD (THLGTH)
12.00
GÄNGTOLERANS
ISO2-6HX
TYP
1
PHD MIN
4.6200
PHD MAX
4.6800
PHD_MAX
4.6800
PHD_MIN
4.6200
GÄNGDIAMETER (TD_MM)
0.1969
GÄNGDIAMETER (TD_MM)
5.00
GÄNGSTIGNING
0.8000
Material
Stål
Rostfritt stål
Aluminiumlegeringar
Härdat stål
