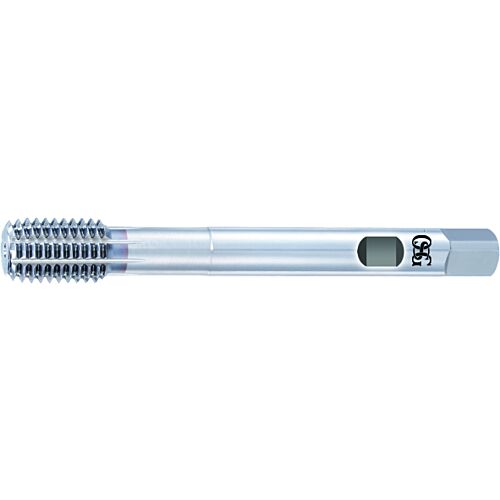

OSG M 3 x0,5 S-XPF D1835 Weldon DIN 2174
0,00 kr Nettopris exklusive moms
10 i lager (Copilote (BE))
Beställning som läggs före 16.00 levereras nästa dag
| EDP | Familj |
|---|---|
| 48222138 | S-XPF-HB Weldon |
Produktegenskaper
- Första val vid kvalitet och prestanda
- HSSE formtapp för genomgående hål och bottenhål
- Flera lager TiCN-beläggning
- För allmänna stålmaterial, rostfritt stål och aluminium
- Med Weldon-skaft
Specifikationer
GÄNGTYP
M
GÄNGDIAMETER (TD)
3
GÄNGSTIGNING (TP)
0.5000
SKAFTDIAMETER (DCON)
6.00
DIN
2174/1835
FYRKANTSSTORLEK (DRVS)
4.9000
HÅLTYP
Botten- och gennomgående hål
TOTAL LÄNGD (LF)
56.00
ANVÄNDBAR LÄNGD (LU)
18
ANTAL SKÄR (NOF)
4.00
HÅLDIAMETER (PHD)
2,77 ~ 2,82
TYP AV GÄNGTAPP
Rullgängtap
FASLÄNGD (THCHL)
2.5000
GÄNGNINGSFASTYP (THCHT)
C
SKÄRLÄNGD (THLGTH)
8.00
GÄNGTOLERANS
ISO2-6HX
TYP
1
PHD MIN
2.7700
PHD MAX
2.8200
PHD_MAX
2.8200
PHD_MIN
2.7700
GÄNGDIAMETER (TD_MM)
0.1181
GÄNGDIAMETER (TD_MM)
3.00
GÄNGSTIGNING
0.5000
SHANK TYPE
HB
Material
Stål
Rostfritt stål
Aluminiumlegeringar
Härdat stål
Ladda ner formatskisser
