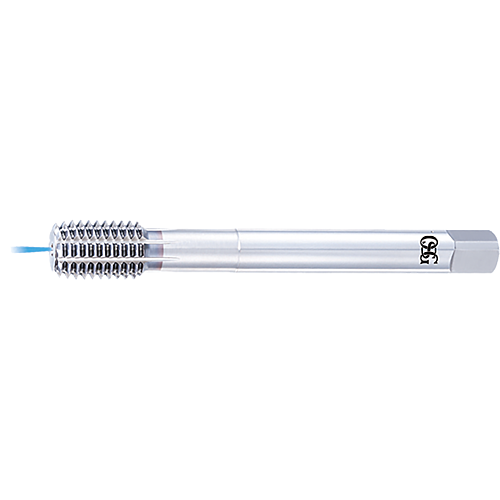

OSG MF 20x1,5 S-OIL-XPF FORM E DIN 2174
0,00 kr Nettopris exklusive moms
22 i lager (Copilote (BE))
Beställning som läggs före 16.00 levereras nästa dag
| EDP | Familj |
|---|---|
| 48294230 | S-OIL-XPF FORM E |
Produktegenskaper
- Första val vid kvalitet och prestanda
- HSSE formtapp för bottenhål
- Flera lager TiCN-beläggning
- För allmänna stålmaterial, rostfritt stål och aluminium
- Kylvätska genom centrum, Form E
Specifikationer
GÄNGTYP
MF
GÄNGDIAMETER (TD)
20
GÄNGSTIGNING (TP)
1.5000
SKAFTDIAMETER (DCON)
16.00
DIN
2174
FYRKANTSSTORLEK (DRVS)
12.00
HÅLTYP
Bottenhål
TOTAL LÄNGD (LF)
125.00
ANTAL SKÄR (NOF)
8.00
HÅLDIAMETER (PHD)
19,25 ~ 19,34
TYP AV GÄNGTAPP
Rullgängtap
FASLÄNGD (THCHL)
1.5000
GÄNGNINGSFASTYP (THCHT)
E
SKÄRLÄNGD (THLGTH)
15.00
GÄNGTOLERANS
ISO2-6HX
PHD MIN
19.2500
PHD MAX
19.3400
PHD_MAX
19.3400
PHD_MIN
19.2500
GÄNGDIAMETER (TD_MM)
0.7874
GÄNGDIAMETER (TD_MM)
20.00
GÄNGSTIGNING
1.5000
Material
Stål
Rostfritt stål
Aluminiumlegeringar
Härdat stål
Ladda ner formatskisser
